Konfigurasi Routing Dinamis OSPF Bagian 4
Selanjutnya Setting OSPF untuk Router 2 (Department Umum), nanti hasil akhir setting di Router 2 akan terlihat Routing Dinamis Melakukan Update Routing.
Langkahnya adalah sebagai Berikut:
1. Pastikan Mikrotik Sudah Mendapai IP Address dari Router Gateway di Ether 1 (9.9.9.3/24)
2. Kemudian Buat IP untuk Interface LAN 192.168.60.1/24 di Ether2

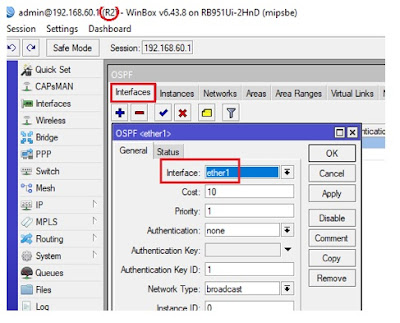

3. Akttifkan Interface Ether1 Sebagai Routing OSPF, Masuk Ke menu Routing – OSPF dan Tambahkan Interface
4. Setelah OSPF diaktifkan pada interface Ether1, langkah selanjutnya membuat Router ID. Pilih Instance kemudian edit Konfigurasi Default dan tambahkan Router ID
Keterangan
· Fungsi dari Router ID ini adalah nantinya akan digunakan sebagai identitas dari Setiap LSA (Link state Advertisment) yang dibuat oleh router OSPF untuk membuat Link state Database. Jika Router ID tidak dikonfigurasi Maka Router OSPF akan mengambil IP Address dari salah satu interface yang aktif dengan nilai tertinggi.
· Nilai Router ID adalah
· Redistribute Rip Route as Type 1, Merupakan entery yang di redistribute dengan type 1 akan memiliki cost internal ditambah dengan cost external.
5. Selanjutnya membuat Advertise Network .dimana setiap router memiliki 2 buah network yaitu 9.9.9.0/24 dan network LAN . Caranya Masuk ke menu OSPF dan pilih Network. Parameter yang disetting adalah Network dengan IP gateway 9.9.9.0/24 dan Network LAN 192.168.60.0/24
Keterangan
· IP Address : 9.9.9.0/24 adalah IP dari Mikrotik Gateway yang di distribusikan via DHCP Server Ether4 Mikrotik Gateway ke R1 melalui interface ether1.
· IP Address : 192.168.60.0/24 adalah IP Local yang nantinya di distribusikan ke masing-masing Komputer / PC di jaringan LAN
· Area yang dipilih adalah Backbone Area, karena OSPF di implementasikan pada single Area. Jika di implementasikan di Multi Area sebelum membuat Advertise Network maka harus Membuat Area terlebih dahulu.
· Backbone Area ini akan memiliki identitas atau Area ID dengan Nilai 0.0.0.0
Untuk Melihat Status OSPF telah Running Lihat di Tabel Routing (IP – Route) dimasing-masing Router
Keterangan
· Terlihat di Router R1 telah ada Routing Dynamic Network Router 2, Begitupun Sebaliknya di Router R2 Telah ada Routing Dynamic Network R1
· Flag Dao Artinya Status OSPF Running Dynamic Active OSPF
Salam Padepokan IT
